逆反射標線測量?jī)x使用方法及測量原理

閱讀 ?·? 發布日期 2020-12-23 14:13 ?·? admin

逆反射標線測量?jī)x使用方法及測量原理

什么是逆反射標線測量?jī)x？

逆反射標線測量?jī)x使用最高精度級別以30米模擬距離可測量各種類型的道路標線，可供選擇的測量模式有干燥和潮濕環境下的RL、Qd，使用梯度折射率和專有的光學系統，可以測量各種類型的平滑型和高達該產品使用最高精度級別以30米模擬距離可測量各種類型的道路標線，可供選擇的測量模式有干燥、潮濕和持續下雨環境下的RL，使用梯度折射率和專有的光學系統，可以測量各種類型的平滑型和高達15mm的斷面型標線，顯示和存儲日期和時間。傳感器響應符合CIE(國際照明委員會)人眼響應和A光源要求，同時符合CEN和ASTM對斷面高度和顏色的要求。不做任何調節即可測量白色和黃色標線，可以內置高精度的WAAS GPS和打印機?，配置的軟件可以通過USB接口下載測量數據和生成例如EXCEL的報告，GPS數據也可以方便的轉換到GPS程序例如Google地圖，可以很形象的顯示已經測量的地點。

逆反射標線測量?jī)x符合標準

美國ASTM D4061-94,德國DIN67520，67521

我國GB/T 26377-2010《逆反射測量?jī)x》

GB/T 16311-2009《道路交通標線質量要求和監測方法》

JJG（交通）059-2004《逆反射測量?jī)x檢定規程》

逆反射標線測量?jī)x測量原理

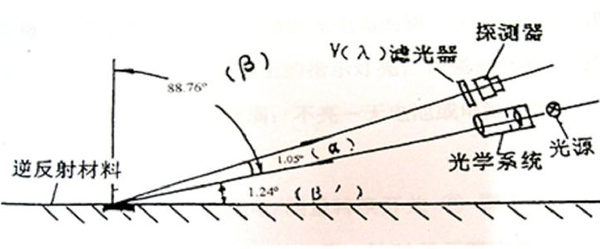

ZTT-301V逆反射標線測量?jī)x的幾何條件是模擬汽車在夜間公路上行駛時，汽車前照燈照射路面上的逆反射材料制作的標線，經其反射后，被駕駛室內的司機觀察到的情景。其光路示意圖如下圖所示。

前照燈的光軸與路面的法線（參考軸）之間的夾角成為入射角（β），規定為88.76°，前照燈的光軸與逆反光線之間的夾角稱為觀測角(α)，規定為1.05°。光源、光學系統按照入射角β投向標線，被測標線的尺寸為200 X 95mm，從標線反射的光線按照 1.05°的觀測角α，發射至裝有V（λ）濾光器內被探測收集，并被處理后在測量值顯示器顯示，即為逆反射系數R’測量值。

逆反射標線測量?jī)x如何使用

開機進入主界面，點擊對應的方框可進入相應的界面。點擊測量，進入測量界面。

測量界面包含了日期，時間，電量的顯示，野外測量時請保持電量高于50%。此外還包含了當前的環境溫度與濕度的顯示。進入測量界面后，將儀器的測量窗口放置與標線上。點擊標線對應的顏色后即可測量，測量結束后對應顏色下方會顯示測量結果并且語音報讀測量結果。測量結束后若語音報讀“請校準儀器”，則應該用本機附帶的校準板進行校準。該界面下，點擊返回，則返回至主界面，點擊存儲后將當前測量數據，日期，時間，溫濕度等信息保存至存儲卡。可通過讀卡器將存儲的數據讀取至電腦中進行數據操作。數據存儲的編號順序?yàn)槟暝氯諘r(shí)分秒，這樣方便對數據進行查找。
